Электроплита: подключение по всем правилам

Электроплита — самый мощный прибор в квартире. 7 киловатт, 32 ампера, постоянная работа под нагрузкой в течение часов. Для сравнения: вся остальная электрика типовой квартиры вместе взятая редко превышает эту цифру в пике.

Отсюда простое следствие: плита — единственный бытовой прибор, который не прощает импровизации. Розетка на 16 А, в которую воткнули плиту через переходник; кабель 2,5 мм² «а что, работает же»; клемма, затянутая пальцами — всё это не даёт эффекта сразу. Оно даёт эффект через полгода-год, когда контакт окончательно деградирует, и обнаруживается по запаху или по оплавленной колодке.

Разберём требования к линии, два способа подключения, схемы на 220 и 380 В с перемычками, типовые ошибки и порядок проверки.

Требования к линии

Отдельная линия от щита — единственный вариант. Не «от розеточной группы кухни», не «шлейфом от духовки». Только своя линия, свой автомат, своё сечение.

Почему именно 6 мм². Плита 7 кВт при 220 В даёт 32 А. Медь 6 мм² при скрытой прокладке несёт 32-34 А — впритык, но в норме. Кабель 4 мм² несёт 25 А: при 32 А он будет греться постоянно, и через несколько лет изоляция состарится. Кабель 2,5 мм² на плите — это та самая ошибка, которая заканчивается пожаром.

Почему обязательно УЗО. Плита — это ТЭНы, влага, пар, жир и металлический корпус, к которому вы прикасаетесь мокрыми руками десять раз в день. Пробой ТЭНа на корпус — не экзотика, а типовая неисправность. Без УЗО единственным индикатором станете вы.

Про заземление. В квартире с двухпроводной сетью (хрущёвки, старый фонд) PE взять неоткуда. Категорически нельзя занулять — соединять PE-клемму плиты с нулём: при обрыве нуля в подъезде на корпусе плиты окажется фаза. Единственно верное: УЗО 30 мА как обязательный минимум и организация заземления — вывод PE от этажного щита, если он там есть.

Способы подключения

Силовая розетка

Вариант для тех, кто хочет плиту выкатывать.

1. Розетка и вилка на 32 А — специальный силовой разъём, а не бытовая евророзетка. Типовые исполнения: РШ/ВШ (советский стандарт, «трёхштырьковый»), современные силовые разъёмы 2P+E на 32 А.
2. Место: на высоте 15-60 см, со смещением 20-30 см от корпуса плиты — не за ней. Вилка за плитой прижимается, провод перегибается, а достать её без выкатывания невозможно.
3. Не под варочной поверхностью, не в зоне нагрева.
4. Никаких переходников. Вилка от плиты в бытовую розетку 16 А через адаптер — это подключение 32 А через контакт, рассчитанный на 16 А. Он расплавится, вопрос месяцев.

Плюсы: плита отключается одним движением, можно выкатить для уборки и ремонта. Минусы: ещё два контактных соединения (вилка-розетка) в самом нагруженном узле квартиры — а каждый контакт это потенциальная точка нагрева.

Клеммная коробка

Вариант профессионалов.

Кабель от щита заходит в клеммную коробку (силовую колодку в корпусе IP44) на стене, к ней подключается кабель плиты. Никаких вилок и розеток.

Плюсы: минимум контактных переходов, максимальная надёжность, ничего не торчит. Минусы: чтобы отключить плиту, нужно снимать крышку коробки (или выключать автомат в щите — что, собственно, и правильно).

Для встраиваемых варочных панелей это фактически стандарт: панель подключается клеммно, потому что выкатывать её всё равно некуда.

Схемы: 220 В и 380 В, установка перемычек

Самая непонятная часть для большинства — и на самом деле самая простая.

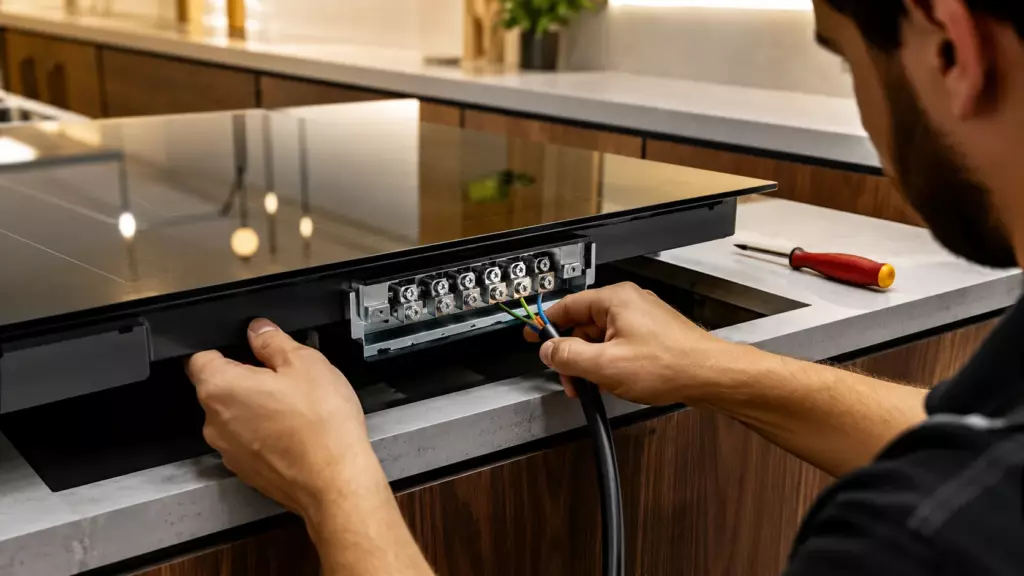

Что вы видите на задней стенке плиты: клеммная колодка с 5-6 винтами и маркировкой L1, L2, L3, N, PE (или 1-2-3-4-5). И комплект перемычек — металлических пластин.

Смысл: производитель делает одну плиту для всех рынков и типов сети. Перемычками вы конфигурируете её под свою: однофазную 220 В или трёхфазную 380 В.

Ключевой момент, из-за которого происходят аварии: плита с завода почти всегда идёт в трёхфазной конфигурации (перемычки сняты или установлены под 380 В). Подключить её к однофазной сети «как есть», просто подав фазу на L1, — значит запитать только одну треть нагревателей. Плита будет работать, но частично: одна конфорка греет, две нет, духовка не выходит на температуру.

Обратная и куда более опасная ошибка: оставить перемычки от 220 В и подать 380 В. Три фазы окажутся закорочены между собой — короткое замыкание с эффектным результатом.

Правило: перед подключением откройте схему на задней крышке плиты (она там нарисована всегда) и настройте перемычки под вашу сеть. Не по интуиции и не по видео из интернета для другой модели.

Про сечение при 380 В: трёхфазное подключение делит нагрузку между фазами, поэтому сечение нужно меньше — 4 мм² вместо 6. В квартирах Петербурга три фазы встречаются редко (в основном в некоторых новостройках и старом фонде с реконструированным вводом), но если они есть — это лучший вариант для плиты.

Типовые ошибки самостоятельного подключения

1. Кабель 2,5 мм² «потому что был». Плита 7 кВт на кабеле для розеток. Кабель греется постоянно, изоляция стареет, через 2-3 года начинается запах. Автомат при этом молчит: 32 А для C32 — норма.

2. Подключение к розеточной группе кухни. Плита плюс чайник = мгновенное выбивание. Плита одна = линия на 2,5 мм² несёт 32 А. Оба варианта плохи.

3. Бытовая розетка через переходник. Контакт на 16 А несёт 32 А. Расплавится обязательно.

4. Перемычки не переставлены. Плита работает вполсилы, хозяин думает, что «плита слабая».

5. Многопроволочная жила под винт без наконечника. Кабель плиты часто гибкий, многопроволочный. Затянутый винтом «пучок» разлохмачивается, часть проволок выходит из-под винта, площадь контакта падает, узел греется. Наконечник НШВИ обязателен.

6. Не затянуты клеммы. Момент затяжки для силовых клемм плиты — обычно 2-3 Н·м. «От руки» — это 0,5 Н·м, и через полгода контакт ослабнет.

7. Зануление PE-клеммы. В доме без заземления кто-то соединяет PE плиты с нулём. Работает годами, пока в подъезде не отгорит ноль — тогда корпус плиты оказывается под фазой.

8. Нет УЗО. «Плита же не в ванной». Плита — это ТЭНы, металл и мокрые руки.

9. Соединение (скрутка/муфта) на линии плиты. На 32 А любое соединение — точка нагрева. Кабель от щита до плиты должен быть цельным.

10. Розетка за плитой. Вилку не достать, провод перегнут, контакт под давлением.

Проверка после подключения

Порядок, который отличает работу от «включилось — и ладно»:

1. Визуально: все клеммы затянуты, наконечники обжаты, перемычки соответствуют схеме на крышке, PE подключён.
2. Прозвонка: отсутствие КЗ между фазой, нулём и PE на обесточенной линии.
3. Сопротивление изоляции мегомметром — не менее 0,5 МОм.
4. Подача напряжения, проверка на щите: срабатывает ли УЗО по кнопке «Тест».
5. Прогон под полной нагрузкой: все конфорки на максимум плюс духовка, 20-30 минут.
6. Замер тока токовыми клещами — должен соответствовать расчётному (около 32 А при 7 кВт).
7. Замер напряжения под нагрузкой — просадка не более 5-7% от номинала. Больше — плохой контакт или недостаточное сечение.
8. Проверка нагрева: клеммная колодка плиты, розетка/коробка, автомат в щите. Всё должно быть холодным или чуть тёплым. Горячее — разбираем и ищем причину.
9. Проверка отсутствия потенциала на корпусе плиты.
10. Повторная протяжка клемм через месяц — контакты «садятся» под нагрузкой. Мы делаем это по гарантии.

Цены на подключение в СПб

Верхняя граница — старый фонд, где линию надо тянуть от щита через всю квартиру, а щит попутно менять. Нижняя — новостройка, где вывод под плиту уже есть и остаётся только подключить.

FAQ

Какой кабель нужен для электроплиты?

Медный ВВГнг-LS 3×6 мм² для однофазного подключения плиты до 7 кВт, автомат C32, обязательно УЗО 30 мА типа A. Для плит до 5 кВт по расчёту допустимо 4 мм² с автоматом C25, но 6 мм² — норма де-факто и запас на будущее. Трёхфазное подключение (380 В) — 5×4 или 5×6 мм². Линия только отдельная, без соединений по трассе.

Можно ли подключить плиту в обычную розетку?

Нет. Бытовая розетка рассчитана на 16 А (3,5 кВт), плита потребляет до 32 А (7 кВт). Контакт расплавится — вопрос месяцев, а не «повезёт или нет». Нужна силовая розетка на 32 А или клеммное подключение, и в обоих случаях — отдельная линия 6 мм² от щита.

Что такое перемычки на плите и зачем их переставлять?

Производитель делает одну плиту для однофазных и трёхфазных сетей, а перемычками вы конфигурируете её под свою. С завода плита обычно идёт под 380 В: подключив её к 220 В «как есть», вы запитаете только треть нагревателей — плита будет греть частично. Схема перемычек всегда нарисована на задней крышке; сверяйтесь с ней, а не с видео для другой модели.

Нужно ли УЗО для электроплиты?

Обязательно: 30 мА, тип A, или дифавтомат C32/30 мА. Плита — это ТЭНы, влага, пар и металлический корпус, к которому вы прикасаетесь мокрыми руками. Пробой ТЭНа на корпус — типовая, а не экзотическая неисправность.

Что делать, если в квартире нет заземления?

Ставить УЗО 30 мА — это обязательный минимум, оно работает и без PE. PE-клемму плиты оставлять неподключённой. Занулять категорически нельзя: при обрыве нуля в подъезде на корпусе плиты окажется фаза. Правильное решение — узнать, есть ли PE-шина в этажном щите, и завести землю в квартиру.

Розетка для электроплиты — какая нужна?

Силовой разъём на 32 А: советский РШ/ВШ или современный силовой 2P+E. Устанавливается на высоте 15-60 см со смещением 20-30 см от корпуса плиты — не за ней, иначе вилку не достать и провод будет перегнут. Никаких переходников с 32 А на 16 А.

Кто должен подключать электроплиту — магазин или электрик?

Служба доставки обычно подключает плиту к готовой линии с готовой розеткой. Если линии нет, если нужен кабель 6 мм² от щита, автомат и УЗО — это работа электрика, и делается она до привоза плиты. Заказывайте линию заранее, а не в день доставки.
